Simulação reológica na injeção de plásticos: antecipar o problema antes que ele apareça.
O molde está fabricado, a máquina está pronta e o processo arranca. No entanto, as primeiras peças não cumprem as especificações: aparecem linhas de união visíveis, zonas incompletas ou deformações inesperadas. A partir desse momento começa um ciclo bem conhecido em muitas plantas: ajustes de parâmetros, novos testes, alterações nas condições de processo… e, em alguns casos, modificações no molde que implicam tempo e custos adicionais.
Este cenário, mais habitual do que seria desejável, evidencia uma realidade fundamental: em muitos projetos, as decisões críticas são tomadas sem conhecer com suficiente precisão como o material se vai comportar dentro do molde.
Num ambiente industrial onde os prazos são cada vez mais curtos e as margens de erro mais reduzidas, esta abordagem é cada vez menos sustentável. É aqui que a simulação reológica adquire especial relevância. Não se trata apenas de analisar o que aconteceu, mas de antecipar o comportamento do processo antes de fabricar e produzir, reduzindo a incerteza e evitando iterações desnecessárias.
Erros habituais no desenvolvimento de processos de injeção
Na prática industrial, muitos dos problemas que surgem durante a fase de arranque não são consequência de situações excecionais, mas de decisões tomadas sem uma base técnica suficiente ou sem ferramentas de previsão adequadas.
Alguns dos erros mais frequentes incluem:
- Definir a localização do ponto de injeção baseando-se apenas em critérios geométricos ou de facilidade de maquinagem
- Não prever desequilíbrios de enchimento em peças com geometrias complexas ou múltiplas cavidades
- Subestimar o impacto de espessuras variáveis ou transições bruscas no fluxo do material
- Ajustar parâmetros de processo na máquina sem conhecer a origem real do problema
- Detetar defeitos quando o molde já está fabricado, limitando as opções de correção
Estas abordagens tendem a gerar processos pouco robustos, dependentes de ajustes contínuos e com uma elevada sensibilidade a pequenas variações. Como consequência, aumentam os tempos de arranque, os custos de desenvolvimento e o risco de rejeição em produção.
Compreender o que acontece dentro do molde
Um dos principais desafios da moldagem por injeção é que os fenómenos que determinam a qualidade final da peça ocorrem num ambiente não visível. Durante o enchimento, o polímero flui através de canais e cavidades sujeito a condições extremas de velocidade, pressão e temperatura.
Este comportamento não é intuitivo. Fatores como a viscosidade do material, a sua dependência com a temperatura ou a velocidade de corte, e a geometria da peça interagem de forma complexa, gerando padrões de fluxo que nem sempre são evidentes à vista desarmada. Na ausência de ferramentas de análise, os engenheiros são obrigados a interpretar o comportamento do processo a partir do resultado final na peça. Ou seja, o problema é detetado quando já ocorreu.
A simulação reológica permite romper com esta dinâmica. Proporciona uma janela para o interior do molde, permitindo visualizar como flui o material, como evolui a temperatura e como se distribui a pressão durante o ciclo.
Da tentativa-erro à engenharia preditiva
A verdadeira mudança que a simulação introduz não é apenas técnica, mas metodológica. Significa passar de uma abordagem reativa, baseada na correção de problemas, para uma preditiva, centrada em evitá-los.
Através de ferramentas como o Moldex3D, é possível reproduzir virtualmente o processo de injeção tendo em conta o comportamento reológico do material e as condições reais de processo.
Isto permite obter informação chave antes de fabricar o molde, como a evolução da frente de fluxo e a sequência de enchimento, o aparecimento de possíveis aprisionamentos de ar, a formação e localização de linhas de união, a pressão necessária para completar o enchimento ou a influência de diferentes condições de processo no resultado final.
Graças a esta informação, é possível identificar riscos e tomar decisões fundamentadas em fases iniciais do projeto, quando as alterações ainda são viáveis e menos dispendiosas.
Impacto no desenvolvimento industrial
Um dos principais âmbitos onde a simulação acrescenta valor é na fase de design. Neste ponto, muitas decisões têm um impacto direto na viabilidade do processo, mas ainda existe margem para as modificar sem grandes custos.
A simulação permite avaliar diferentes alternativas antes de fabricar o molde, como a localização e o número de pontos de injeção, o design do sistema de alimentação (canais, gitadas, etc.), espessuras de parede e transições geométricas ou possíveis zonas problemáticas na peça.
Esta análise prévia reduz significativamente o risco de o molde necessitar de modificações posteriores, uma das principais fontes de atrasos e sobrecustos em projetos de injeção. Além disso, permite conceber peças e moldes mais robustos, menos sensíveis a variações de processo e mais fáceis de estabilizar em produção.
Otimização do arranque
A fase de arranque é outro momento crítico em qualquer projeto de injeção. Tradicionalmente, esta etapa implica múltiplos ajustes na máquina até encontrar uma janela de processo aceitável. Quando se dispõe de um estudo de simulação prévio, este processo muda significativamente. As condições iniciais de processo já não se definem por aproximação, mas partem de uma base técnica.
Isto permite reduzir o número de iterações necessárias, encurtar os tempos de ajuste na máquina, minimizar o consumo de material durante os testes e, por fim, atingir mais rapidamente condições estáveis de produção. Em vez de explorar o processo “às cegas”, trabalha-se com uma referência clara que orienta a tomada de decisões.
Neste caso real, a análise de enchimento evidencia a formação de uma linha de união numa zona crítica do componente, originada pela convergência das frentes de fluxo provenientes das entradas laterais e do canal central.
Tal como se observa nas imagens, esta linha de união situa-se numa região funcionalmente exigente, o que pode comprometer a resistência mecânica e o acabamento superficial. Além disso, a geometria e o padrão de enchimento favorecem o aparecimento de aprisionamentos de ar em zonas onde deve ser prevista uma correta evacuação de gases durante o design do molde, aumentando o risco de queimados ou falta de material.
Este comportamento evidencia a importância de otimizar a localização dos pontos de injeção, o equilíbrio dos canais e o design das ventilações, com o objetivo de deslocar a linha de união para fora das zonas críticas e facilitar a evacuação do ar durante o processo de injeção.

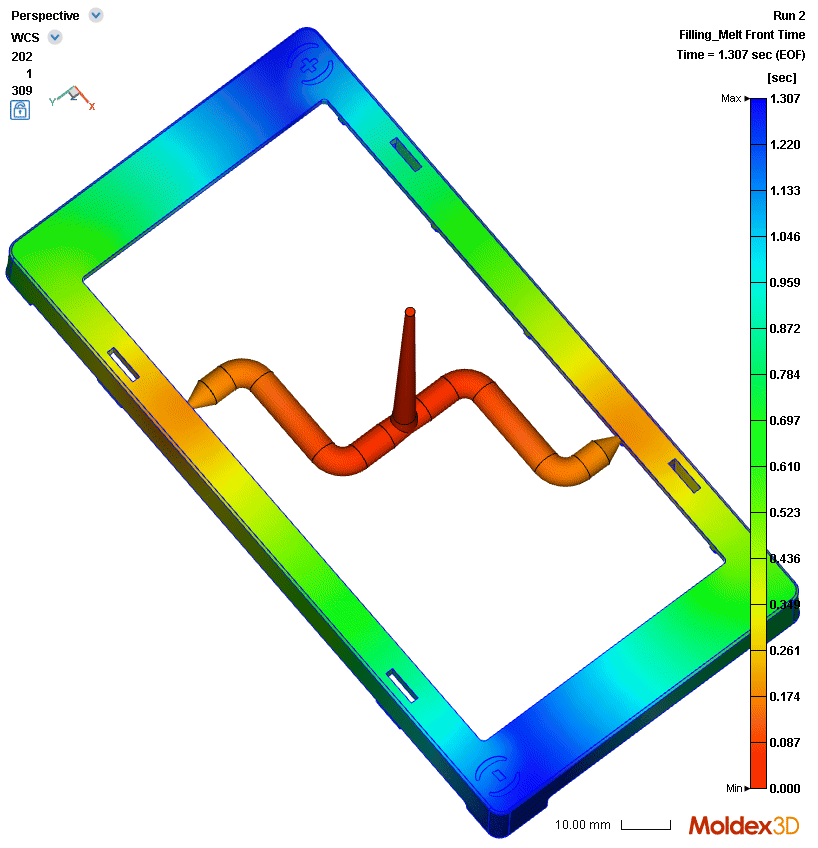

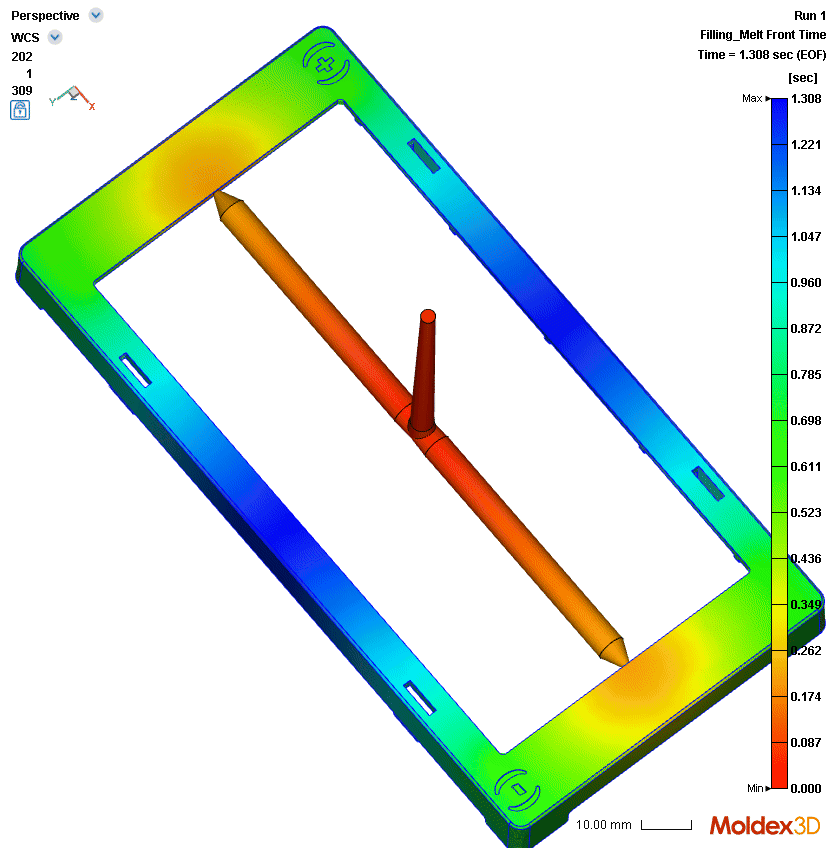

Figura 1. Exemplo de estudo reológico comparando o comportamento de duas possíveis entradas.
Aplicação prática em ambiente industrial
Para além do seu valor nas fases de design, a simulação também é útil para resolver problemas em processos já existentes. Em muitas plantas, é habitual encontrar situações como:
- Peças que requerem pressões excessivas para encher completamente
- Defeitos recorrentes em zonas específicas da geometria
- Processos instáveis, com variações entre ciclos
- Dificuldades para ampliar a janela de processo
Nestes casos, a simulação permite analisar o comportamento do sistema sem necessidade de intervir diretamente na produção, identificando a causa raiz do problema e avaliando diferentes soluções antes de as implementar. Esta abordagem reduz riscos, melhora a eficiência e permite tomar decisões com maior precisão.
Chaves para uma utilização eficaz da simulação
Para que a simulação reológica acrescente valor real, é importante compreender que não se trata de uma ferramenta automática. A sua eficácia depende de fatores como a qualidade dos dados de material utilizados, a correta definição das condições de processo e a experiência na interpretação dos resultados.
Uma simulação deve ser planeada com critérios técnicos e validada quando necessário. Utilizada corretamente, torna-se uma ferramenta de elevado valor; mal aplicada, pode gerar conclusões erradas.
Por isso, cada vez mais empresas optam por apoiar-se em equipas especializadas que combinam conhecimento de processo e experiência em simulação.
Simulação reológica: a chave da eficiência industrial
A simulação reológica consolidou-se como uma ferramenta chave para melhorar a eficiência e a robustez dos processos de injeção. Permite compreender o que acontece dentro do molde, antecipar problemas e tomar decisões com maior critério desde as primeiras fases do desenvolvimento.
Num ambiente industrial cada vez mais exigente, avançar para uma abordagem preditiva não é apenas uma vantagem competitiva, mas uma necessidade. Reduzir iterações, evitar modificações de molde e estabilizar processos desde o início tem um impacto direto nos custos, prazos e qualidade.
Neste contexto, contar com apoio especializado em simulação permite às empresas incorporar esta capacidade de forma ágil e maximizar o seu valor, melhorando a tomada de decisões em projetos onde a precisão e a fiabilidade são críticas.
